三一智能水表流量計改造項目技術總結

一、前言：

三一重工（以下簡稱甲方）長沙產業園區內生產生活用水計量使用的是機械式水表，由于園區內區域廣，水表分布分散，且有多處水表安裝在井下，給抄表、計量和數據工作帶來諸多不便。為了全方位改變水、電、氣等系統抄表、計費、維護和管理的模式，使其更加科學化、規范化，提升工作效率，甲方?jīng)Q定從2020年5月起對園區水表進行智能化改造。

在前期的調研過程中，我司多次配合甲方走訪現場，從流量計選型、安裝方案、技術措施等多方面提供了可行性建議，最終甲方選擇了我司作為施工單位。

二、改造概述：

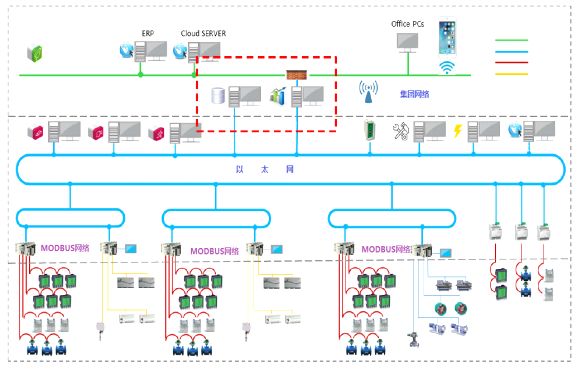

本次改造甲方選擇是電磁式流量計（也稱智能水表），數據傳送方式為：流量計通過數據線把流量傳送給采集箱，采集箱內無線模塊發送數據到集中箱的網關，網關再把數據傳送至服務器，服務器再把數據共享至甲方的電腦終端系統。（圖1為智能水表網絡拓?fù)鋱D）

改造后，甲方可以通過終端系統在辦公室就可以隨時查看各個水表的瞬時流量、累計流量等參數。實現水表智能化管理，對數據進行深度整合，并通過功能模塊處理后，得到數據報表、能耗分析、預測、KPI等優化用戶能效的策略。大大節省了各管理部門的整體運行成本。

圖1   智能表網絡拓?fù)鋱D

知識拓展1：各類流量計特征及選型

 知識拓展2：電磁流量計

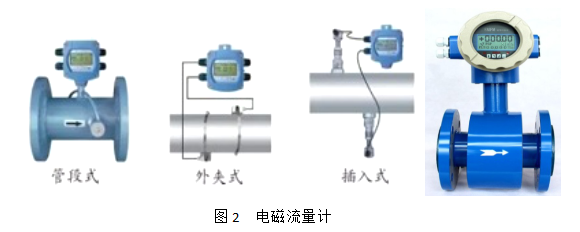

電磁流量計是一種測量導電性流體的儀表，它是一種無阻流元件。阻力損失極小，流場損失小，精確度高，安裝時直管段要求低，測量時不受介質黏度、密度、溫度等影響，可以測量含有固體顆?；蚶w維的流體、腐蝕性或非腐蝕性液體。從安裝方式來分，有管段式、外夾式、插入式三種，本項目采用的是管段式。電磁流量計兩個最關鍵的安裝要點：1流量計處的管道要保證液體滿管，不能集氣。2由于電磁式流量計的感應信號很弱，易受雜訊影響，因此，傳感器、轉換器的基準電位必須與被測液體相同，共同接地。

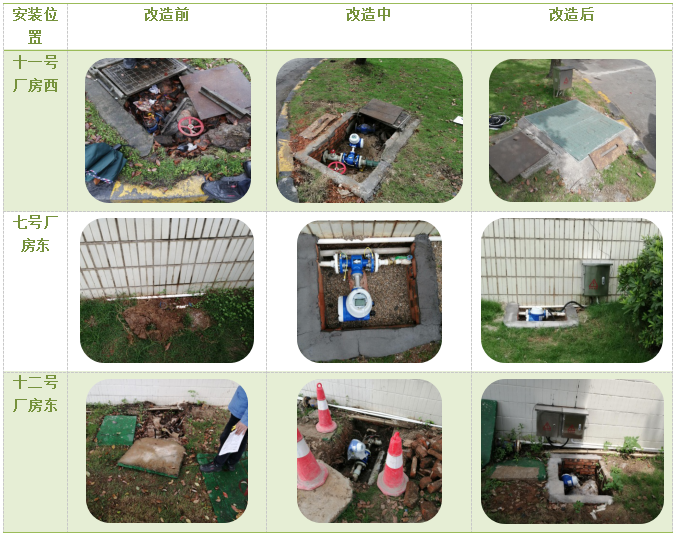

下面列舉幾例改造前后的現場圖片對比：

三、施工技術總結

雖然項目部在安裝前做了精心準備，對施工人員進行了詳細的技術交底，但由于本工程屬于改造項目，現場仍然存在較多困難和不確定性因素，施工人員憑借出色技能、攻堅克難，現場問題得到一一化解。現把幾個主要問題總結如下：

1、現場情況復雜，表的安裝位置有在表井里的（而且多處井下作業空間狹?。斜荒嗤粮采w的，有被水浸泡的等等不一而足。

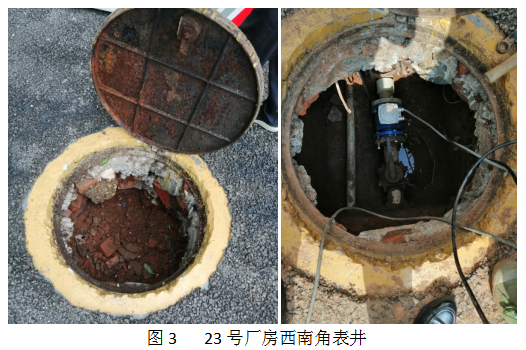

1例如23號廠房西南角的表井，打開井蓋全部是泥土，表都看不到，井的尺寸也不大，僅能容下一個人，機具無法在里面施工。施工人員硬是憑著雙手向下挖出1米多深，清出井里的磚塊和淤泥。成功更換了智能水表。

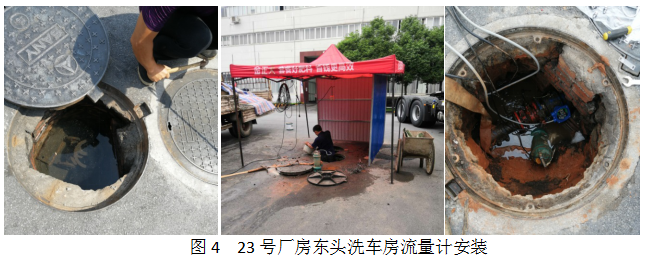

223號廠房東頭洗車房，此處為三一重卡洗車必經之地，地處低洼，洗車房的水匯流至此，使表井內長期積水，且水表并不在該井中，施工人員根據管道走向，成功確定了原表位置，并在原井旁邊重新擴井，作業時利用水泵進行降水，克服多種困難在一天內成功安裝了新的流量計并砌筑了新井，工作質量和速度有口皆碑。三一重卡機車每天頻繁的壓過表井毫無問題。

以上只是典型的兩處安裝情況，類似這種情況不再一一贅述。

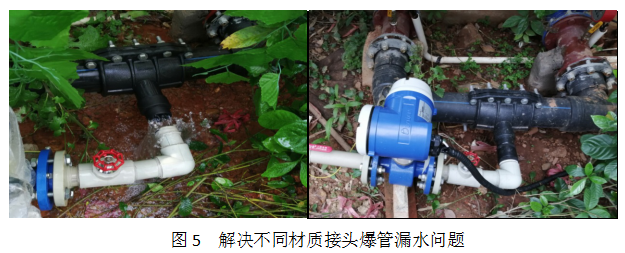

2、管類不一，現場水表安裝的管道材質有多種，有鑄鐵管、鋼管、PPR、PVC、PE等，管徑從DN25-DN150不等。由于各種管道的施工工藝不一樣，對現場技術人員技能水平提出了一定考驗。其中值得一提的是甲方原有一處管道從PE管開了一個三通，在三通管直接熔接了PPR管，因兩種不同材質膨脹系數不一樣，時間一久就爆開了。我司施工技術人員經驗豐富，使用PE和PPR轉換接頭，快速成功的解決了問題，消除了隱患。

知識拓展3：PE轉PPR接頭

PE轉PPR接頭有如下圖所示兩種形式，一種中間為銅連接，一種是直接熔合。兩種均為工廠成品，從耐用性來講，第一種更勝一籌。一個小小的配件在特殊場合能幫助我們解決燃眉之急，有需要的朋友可以記住它哦！

3、帶水壓作業，眾所周知，PPR熱熔連接要求連接處干燥，有水無法熔接。但該項目幾處水表前原有閥門銹蝕損壞，無法關嚴，因甲方生產原因，又不能關閉總閥，根據現場條件只能帶水施工。這種情況也難不倒我司施工人員，作業人員先在安裝位置前合適處鋸斷PPR管，利用木塞堵住管口，再熔接一個PPR內絲接口，然后從內絲接口處取出木塞，再在內絲接口接上一個球閥，關閉球閥即可以進行后續流量計相應管段的熔接和安裝工作。這就是我們的工人，用小智慧解決大問題。

4、數據調試工作，調試內容包含：1智能水表參數的設置，智能水表與無線模塊之間通訊的調試，3無線模塊的參數設置以及采集箱與集中箱通訊信號調試，4網關的參數設置及工程信息的調試。調試工作有些出乎我們意料之外，由于網關及無線模塊設備為北京生產，當時北京正處疫情高風險期間，在京人員無法離京，所以調試的技術指導工作通過電話溝通，設備的調試流程復雜，加上無線模塊信號穩定性不好，我司弱電工程師只能靠自己摸索一點一點調試，連啃多塊“硬骨頭”，最終憑著過硬的技術全部調試通過，所有智能水表全部與服務器成功通訊上。

以上只是施工過程點滴記錄，工人們踏實肯干、勤勞智慧，有人出謀劃策、有人揮灑汗水，一個個問題迎刃而解，一個個項目順利竣工，這就是工作給予我們的價值體現。而我們只是公司眾多施工人員中的平凡一員！

                               湖南星澤 ——三一智能水表改造項目部
